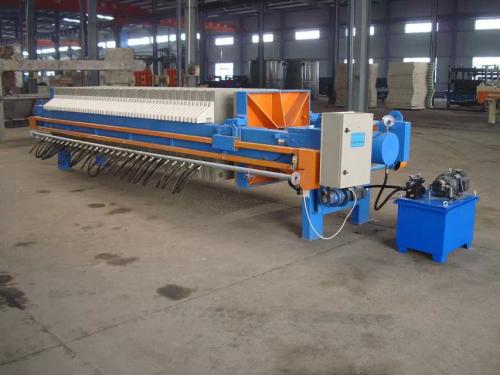

920型自动厢式压滤机

应用行业:

产品介绍:厢式压滤机工作原理: 厢式压滤机工作原理是由滤板排列组成滤室(滤板两侧凹进,每两块滤板组合成一厢形滤室)。 ,滤板的表面有麻点和凸台,用以支撑滤布。滤板的中心和边角上有通孔,组装后构成完整的通道,能通入悬浮液、洗涤水和引出滤液。滤板两侧各有把手支托在横梁上,由压紧装置压紧滤板。滤板之间的滤布起密封作用。 在输料泵的压力作用下, 将需要过滤的物料液体送进各滤室,通过过滤介质(根据不同行业选择合适的滤布),将固体和液体分离。在滤布上形成滤渣,直至充满滤室形成滤饼。滤液穿过滤布并沿滤板沟槽流至下方出液孔通道,集中排出。过滤完毕,可通入清洗涤水洗涤滤渣。洗涤后,有时还通入压缩空气,除去剩余的洗涤液。过滤结束后打开压滤机卸除滤饼(滤饼储存在于相邻两个滤板间),清洗滤布,重新压紧板滤开始下一工作循环。 滤布固定在板框上的,这是早期主要压滤机形式,厢式压滤机的主要优点是更换滤布方便,缺点是效率低、过滤效果不好、滤板容易坏;厢式压滤机的滤室是由相邻两块凹陷的滤板构成的,滤布固定在每块滤板上,厢式压滤机的主要优点是效率较高、效果较好、滤板也相对耐用(相同条件下),不过自动化程度都较高,清洗滤布也有自动装置,一般更换滤布的次数也不会频繁

全国24小时销售热线:028-66445555

产品介绍

技术参数



型号

过滤面积

m2

滤室总容量

L

滤板外框尺寸
mm

滤板厚度
mm

滤室数量
pcs

滤饼厚度
mm

尺寸:××
mm

外形压力
Mpa

整机质量
kg

进料管口直径Φmm

洗涤出液管孔直径Φmm

XA(M)YJ40/920-UB(K)

40

600

920x920

60

32

30

4419x1220x1436

1

3130

100

50

XA(M)YJ50/920-UB(K)

50

750

920x920

60

40

30

4907x1220x1436

1

3440

XA(M)YJ60/920-UB(K)

60

900

920x920

60

48

30

5395x1220x1436

1

3750

XA(M)YJ70/920-UB(K)

70

1150

920x920

60

56

30

5883x1220x1436

1

4200

XA(M)YJ80/920-UB(K)

80

1200

920x920

60

64

30

6371x1220x1436

1

4520

XA(M)YJ90/920-UB(K)

90

1350

920x920

60

72

30

6859x1220x1436

1

4800

XA(M)YJ100/920-UB(K)

100

1500

920x920

60

80

30

7347x1220x1436

1

5350
