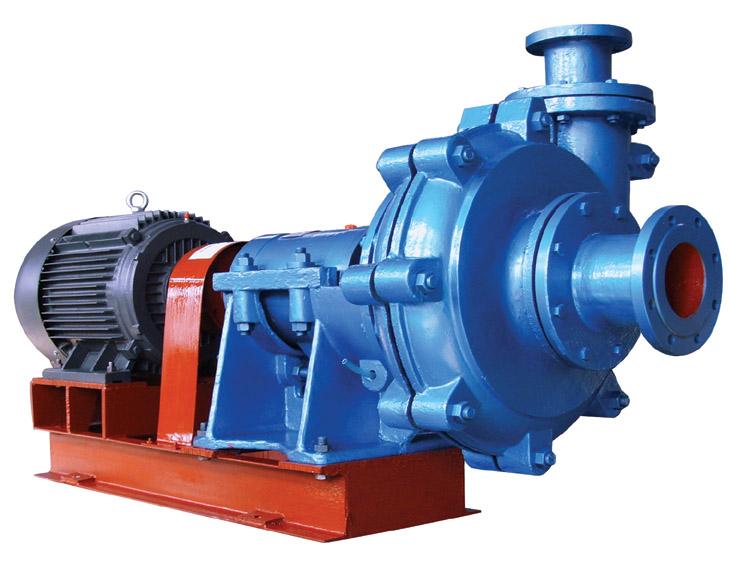

EHR渣浆泵

应用行业: 化工(染料、烧碱、氯碱盐泥、白碳黑、漂白粉、硫酸铜等)、医药(抗生素、植酸钙、中药、股醇、生长派生纱、糖化酶等)、食品(酒、饮料、淀粉、米粉、酱液、口服液、豆奶、海藻等)、冶金(金矿、银矿、铜矿、铁矿、锌矿稀土等粉末选矿等)、炼油(白油、香油、轻油、甘油、机械油、植物油等)、陶土(高龄土、膨润土、活性土、瓷土、电子陶瓷土等)、污水处理(化工污水、冶炼污水、制药污水、各行环保污水等)

产品介绍: 从泵的工作原理上划分,是通过离心力作用来达到给输送介质增压的过程。另外还有常见的种类包括螺杆原理,柱塞原理等可以划分出不同于离心原理的泵。 渣浆泵:是从从输送介质来划分的。渣浆泵疏松的是含有渣滓的固体颗粒与水的混合物。从这种意义上来讲,渣浆泵是属于离心泵的一种。工作部件是叶轮和机壳,机壳内的叶轮装置位于轴上,并与原动机连接形成一个整体。 压水过程—— 当原动机机带动叶轮旋转时,叶轮中的叶片迫使流体旋转,即叶片对流体沿它的运动方向做功,从而迫使流体的压力势能和动能增加。与此同时,流体在惯性力的作用下,从中心向叶轮边缘流去,并以很高的的速度流出叶轮,进入压出室,再经扩散管排出,这个过程称为压水过程。 吸水过程—— 在压水过程的同时,由于叶轮中心的流体流向边缘,在叶轮中心形成低压区,当它具有足够的真空时,在吸入端压强的作用下(一般是大气压强),流体经吸入室进入叶轮,这个过程称为吸水过程。 由于叶轮连续的旋转,流体也就连续的排出、吸入,形成连续的工作。

全国24小时销售热线:028-66445555

产品介绍

技术参数



EHR系列渣浆泵性能参数表

型号

允许配带最大功率P(Kw)

清水性能

叶轮

流量Q

扬程H(m)

转速n(r/min)

最高效率η%

汽蚀余量NPSH(m)

叶轮直径D(mm)

m3/h

I/s

EHR-1B

15

10.8-25.2

3-7

7-52

1400-3400

35





EHR-1.5B

15

25.2-54

7-15

5.5-41

1000-2600

50

2.5-5

178

EHR-2C

30

36-75.6

10-21

13-39

1300-2100



2-4

213

EHR-3C

30

79.2-187.2

22-52

5-34.5

800-1800

59

3-5

245

EHR-3D

60

EHR-4D

60

144-313

40-87

12-45

800-1350

65

3-5

365

EHR-4E

120

EHR-6E

120

324-713

90-198

7-49

400-1000

65

5-10

510

EHR-6R

300

EHR-8ST

560

540-1188

150-330

12-50

400-750

75

4-12

686

EHR-10ST

560

720-1620

200-450

7-45

300-650

80

2.5-7.5

762

EHR-12ST

560

1156-2520

321-700

13-14

300-500

79

3-8

965

EHR-14TU

1200

1379-3060

383-850

11-63

250-550

79

4-10

1067

注:1.推荐流量范围为50%Q≤Q≤110%Q′Q′相应于最高效率点流量);

    2.NPSH是指最高转速时,推荐Q点所对应的NPSH值。
